刚看完了《深度探索C++对象模型》第三章，这里做一下总结，也写一下我自己在g++ 7.5.0上的验证。

本文中所有的源文件都可以在这里拿到（百度网盘链接）。
注意，这里所说的“对象”是指在C++中使用class或struct关键字创建的类的实例。

每篇一首歌

1. 无继承情况下的C++对象内存布局

首先当然是从最基础的情况来讲，在没有继承的情况下的C++对象内存布局是什么样的？这又分为两种：无虚函数和有虚函数。

1.1 无虚函数

C++类内成员变量分为两类：static成员变量和非static成员变量。static成员变量不在类的实例的内部，在整个内存中只有一份，只需要使用类名即可访问；而非static成员变量在类的实例内部，需要为其分配空间。
在这种情况下C++的对象和C的结构体是一样的，毕竟要实现和C的兼容，主要就是结构体/类内成员变量的对齐。
其一般规则总结如下：

  1. 所有成员按照在类内的声明顺序在内存中排列；

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    // test00.cpp
    #include <iostream>

    int main();

    class Test00 {
        friend int main();
    public:
        int i1;
    private:
        int i2;
    public:
        int i3;
    };

    #define showOffset(ClassName, memberName) (reinterpret_cast<unsigned long>( &(static_cast<ClassName*>(nullptr)->memberName)))

    int main() {
        std::cout << showOffset(Test00, i1) << std::endl;
        std::cout << showOffset(Test00, i2) << std::endl;
        std::cout << showOffset(Test00, i3) << std::endl;
    }

    // Output:
    //  0
    //  4
    //  8

  2. 任一非static成员变量的偏移（offset）要是其大小的倍数；

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    // test01.cpp
    #include <iostream>
    struct Test01 {
        char c;
        int i; // 如果紧凑排列，则i的偏移为1，但i的size为4，偏移要是4的倍数，因此i的偏移为4
    };

    #define showOffset(ClassName, memberName) (reinterpret_cast<unsigned long>( &(static_cast<ClassName*>(nullptr)->memberName)))

    int main() {
        std::cout << showOffset(struct Test01, i) << std::endl;
    }

    // Output:
    //  4

  3. 结构体整体的size需要为最大非static成员变量size的倍数；

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    // test02.cpp
    #include <iostream>

    // 如果紧凑排，Test02_1的size应为9，
    // 但要与int（size为4）对其，所以其size为12
    struct Test02_1 {
        char c1;  // Offset: 0
        int i;    // Offset: 4
        char c2;  // Offset: 8
    };

    // Test02_2成员和Test02_1相同，但顺序不同，
    // 受规则2和3影响，其size为8
    struct Test02_2 {
        char c1;  // Offset: 0
        char c2;  // Offset: 1
        int i;    // Offset: 4
    };

    int main() {
        std::cout << "sizeof Test02_1: " << sizeof(Test02_1) << std::endl;
        std::cout << "sizeof Test02_2: " << sizeof(Test02_2) << std::endl;
    }

    // Output:
    //  sizeof Test02_1: 12
    //  sizeof Test02_2: 8

  4. 空对象的size为1，为了保证每个对象都有唯一的内存位置（memory location）

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    // test03.cpp
    #include <iostream>

    struct Test03 {}; // Empty class

    int main() {
        Test03 a, b;
        std::cout << "sizeof Test03: " << sizeof(Test03) << std::endl;
        if (&a == &b)
            std::cerr << " Error! &a == &b, at " << static_cast<void*>(&a) <<  std::endl;
        else
            std::cout << "a and b has different address, &a = " << static_cast<void*>(&a) << " and &b = " << static_cast<void*>(&b) << std::endl;
    }

    // Output:
    //  sizeof Test03: 1
    //  a and b has different address, &a = 0x7fffe62e8486 and &b = 0x7fffe62e8487

  5. 当类(class)/结构体(struct) A 作为一个类B的内部成员变量时，其对齐要求为类A内部最大的对齐要求；

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    // test04.cpp
    #include <iostream>

    // 规则2中的类，size为8，对齐要求为4
    struct Test01{
        char c;
        int i;
    };

    struct Test04 {
        char c;   // Offset: 1, size 1
        Test01 t; // Offset: 4, size 8
    };

    #define showOffset(ClassName, memberName) (reinterpret_cast<unsigned long>( &(static_cast<ClassName*>(nullptr)->memberName)))

    int main() {
        std::cout << "Offset of t in struct Test04: " << showOffset(Test04, t) << std::endl;
        std::cout << "sizeof Test04: " << sizeof(Test04) << std::endl;
    }

    // Output:
    //  Offset of t in struct Test04: 4
    //  sizeof Test04: 12

  6. 空的类（empty class）A作为作为一个类B的成员变量时，类A占用一个字节的空间，对其要求也为1；

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    // test05.cpp
    #include <iostream>

    // 规则4中的类，空类，size = 1
    struct Test03 {};

    struct Test05 {
        char c;     // Offset: 0, size: 1
        Test03 t;   // Offset: 1, size: 1
    };

    #define showOffset(ClassName, memberName) (reinterpret_cast<unsigned long>( &(static_cast<ClassName*>(nullptr)->memberName)))

    int main() {
        std::cout << "Offset of t in struct Test04: " << showOffset(Test05, t) << std::endl;
        std::cout << "sizeof Test05: " << sizeof(Test05) << std::endl;
    }

    // Output:
    //  Offset of t in struct Test04: 1
    //  sizeof Test05: 2

1.2 有虚函数

C++使用虚函数来实现多态，非虚函数不展现多态性，当调用非虚函数时，只要调用一个写死的地址即可，无论是使用对象调用还是使用指针/引用调用；而当使用指针/引用调用虚函数需要视其绑定到的实际对象来调用对应的虚函数，以展现多态性（用对象调用虚函数不展现多态性）。
而C++实现虚函数用到的便是虚表。所谓虚表，就是保存该类所有虚函数地址的一张表，一个类的某个确定的虚函数在虚表的确定位置，而类实例中有一个虚表指针指向该虚表，当出现类继承并覆写（override）了该虚函数时，只需要将虚表指针指向另一张虚表，该虚表中对应位置的函数指针换为新的函数即可。另外，一个类的所有对象共享同一张虚表，因此不会带来大的内存消耗。该虚表由编译器生成。
这里只是对于虚函数和虚表进行了简单的描述，详细可查询网络资源，这里不再赘述。
就像上面所说，相比于没有虚函数的类，由虚函数的类的实例只是多了一个指向虚表的指针，其放在类的开头或者结尾(g++将其放在类的开头)，大小和对其要求视平台而定，在x86-64平台上，虚表指针大小和对其要求为8字节。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
// test06.cpp
class Point {
public:
    Point(int x)
        :m_x(x)
    {}

    virtual
    int getX()
    { return m_x; }

private:
    int m_x;
};


int main() {
    Point p(1);
    int x = p.getX();
}

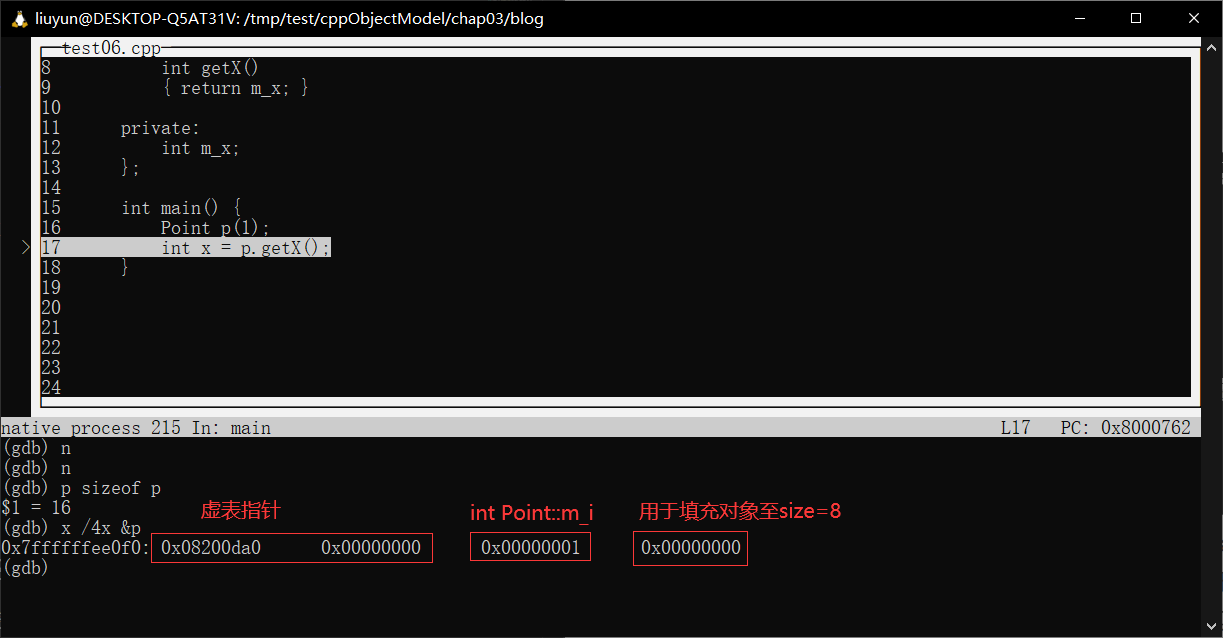

gdb调试图片1
使用gdb观察，可以看到Point类实例p的size为16，包括size为8的虚表指针和size为4的int类型的成员变量m_x，同时，由于虚表指针的对其要求为8，所以Point的size必须是8的倍数，所以其size为16。
同时查看p的内存布局，可以看到虚表指针被放置于类实例的头部，占用8个字节，后面紧跟4个字节的int类型的成员变量m_i，最后填充了4个字节以使类Point的size为8的倍数。

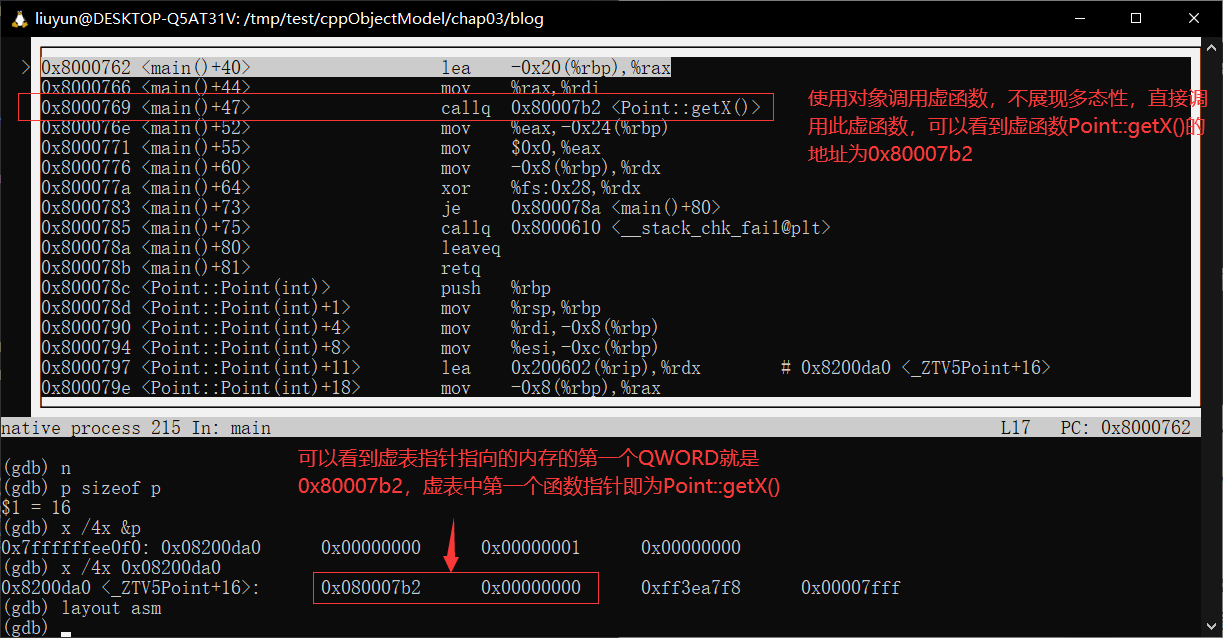

gdb调试图片2
我们在查看一下虚表指针指向的内存，我这里使用的是64位系统和程序，所以函数指针是8位大小，虚表指针指向的虚表的第一个表项是地址0x080007b2，同时查看反汇编，因为我们使用对象来调用虚函数，不展现多态性，这里直接call了Point::getX()的地址，可以看到其地址为0x080007b2，正好是前面虚表的第一个表项。
还有就是Point类型对应的typeinfo对象的地址，在《深度探索C++对象模型》中提到其位于虚表的第一个表项，但前面我们看到虚表第一个表项存放的是虚函数，那typeinfo的地址放在哪里呢？我们来找一下。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
// file test07.cpp
#include <typeinfo>
  2 class Point {
  3 public:
  4     Point(int x)
  5         :m_x(x)
  6     {}
  7
  8     virtual
  9     int getX()
 10     { return m_x; }
 11
 12 private:
 13     int m_x;
 14 };
 15
 16 int main() {
 17     Point p(1);
 18     auto& ti = typeid(p);
 19     int x = p.getX();
 20 }

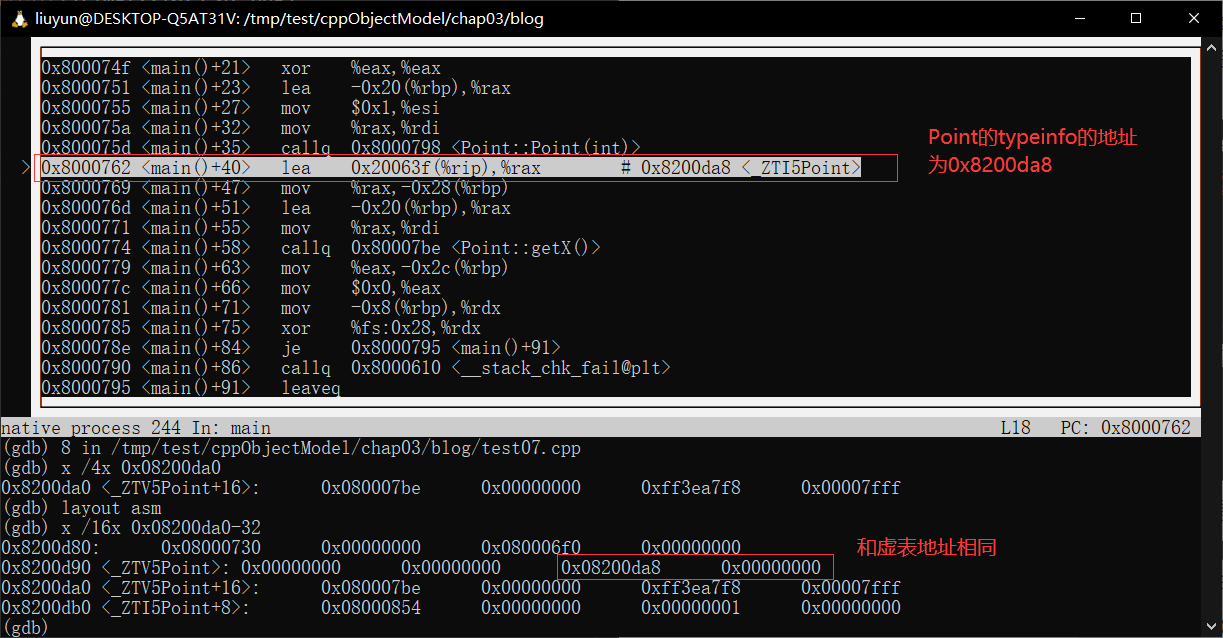

gbd调试图片3
可以看到反汇编中保存了0x8200da8这一地址到栈上，再结合我们的源码，很可能gdb所提示的<_ZTI5Point>这一对象就是Point类的typeinfo对象，我们使用工具c++filt来看_ZTI5Point这个被修饰过的符号是什么含义，不出所料，正是Point类对应的typeinfo对象。

1
2
liuyun@DESKTOP-Q5AT31V:/tmp/test/cppObjectModel/chap03/blog$ c++filt _ZTI5Point
typeinfo for Point

既然Point对应的typeinfo对象的地址为0x8200da8，我们查看虚表附近的地址，发现虚表指针指向的地址的前面的一个QWORD的内容正好是typeinfo的地址，那是不是虚表指针指向的并不是虚表的开头，而是第一个虚函数所在的地址，而在虚表中，第一个虚函数这一表项前面便是该类对应的typeinfo的地址？

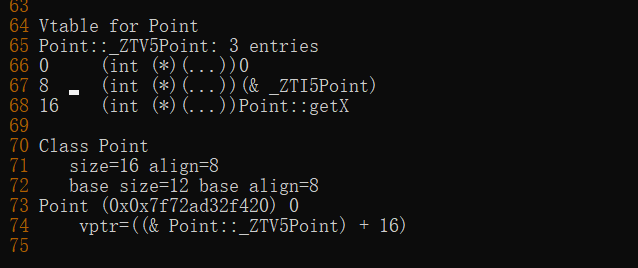

g++使用-fdump-class-hierarchy选项生成类信息
在查阅资料的时候，《C++虚函数之二：虚函数表与虚函数调用》这篇博客提到g++支持-fdump-class-hierarchy这一编译选项，可以生成一个名为{source_file_name}.002t.class的文件，文件中详细记录了各个类的信息，包括其虚表信息。
正如我们所想，如果我们使用vptr指代虚表指针，那么vptr[0]就是第一个虚函数的地址，vptr[-1]则是该类对应的typeinfo的地址，而在最前面，g++还填充了一个空的表项。

最后还有一个问题，再没有虚函数的时候，编译器为了让每一个对象都有自己独一无二的地址，会在对象中插入一个字节占位，而在有虚函数的时候类中会有一个原生的虚表指针vptr，从而至少占8字节大小(x86-64上)，那么是否就不需要再插入一个字节了呢？事实正如我们所想，Test08类的size为8而不是16。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
// test08.cpp
#include <iostream>

class Test08 {
public:
virtual
int getNumber() { return s_i++; }

private:
    static int s_i;
};

int Test08::s_i = 0;

int main() {
    std::cout << "sizeof Test08: " << sizeof(Test08) << std::endl;
    Test08 t;
    int i = t.getNumber();
}
// Output:
//  sizeof Test08: 8

这一篇博客就先写到这里，下一篇再谈谈在继承体系下g++是如何实现C++对象的内存布局的。
